每月一题：2017年第一道题目“一款日夜共焦镜头”

萌新小透明 · 发表于 2019-5-23 19:42

双波段该如何优化？我先重点优化的可见光部分，可见光mtf上去了，在优化红外部分时，又全乱了

jsmcu · 发表于 2019-5-24 11:09

lixijie 发表于 2017-3-10 12:47
日夜共焦现在不仅后截距相同，焦距之差不能大于0.01mm

焦距之差不能大于0.01mm，这是为什么呢，有什么依据或者出处规定吗

wsjch · 发表于 2019-5-24 12:48

jsmcu 发表于 2019-5-24 11:09
焦距之差不能大于0.01mm，这是为什么呢，有什么依据或者出处规定吗

齐焦…………

jsmcu · 发表于 2019-6-13 15:08

夕阳丶余晖发表于 2017-3-1 09:04
自己边查资料边设计了一个：9G、焦距35mm、F2.1、总长56.4mm、后焦17.1mm、像面直径14mm，初始为8G，结构如 ...

初始结构可以分享下吗，十分感谢

夕阳丶余晖 · 发表于 2019-6-16 22:51

jsmcu 发表于 2019-6-13 15:08
初始结构可以分享下吗，十分感谢

时间久了。我找找看还能不能找到

lan0204 · 发表于 2019-8-4 18:48

萌新小透明发表于 2019-5-22 17:22
请问，玻璃库该如何选择，可见光部分选用成都光明，红外部分呢？

850近红外，常规玻璃即可，没必要用专门的红外材质。

lan0204 · 发表于 2019-8-4 18:49

夕阳丶余晖发表于 2019-6-16 22:51
时间久了。我找找看还能不能找到

兄台，请问你做的日夜共焦的系统有具体投产过的吗？

pchp · 发表于 2019-12-25 15:52

我的ZEMAX打开上面的文件时，老是提示打不开玻璃，玻璃库重装了也不行。

ljj722 · 发表于 2019-12-28 10:27

Epyon 发表于 2018-5-1 11:53
初步设计了一个，附上设计结果和说说设计过程，有什么不足的地方希望大家可以给些意见，
智能交通上用的， ...

这个架构还可以，若把1号镜跟2号镜胶合在一起，能优出更好的结果来。不够完美的是要用到两片FCD515。

梦中夕 · 发表于 2020-1-4 13:42

quentinkiki 发表于 2017-3-1 19:44

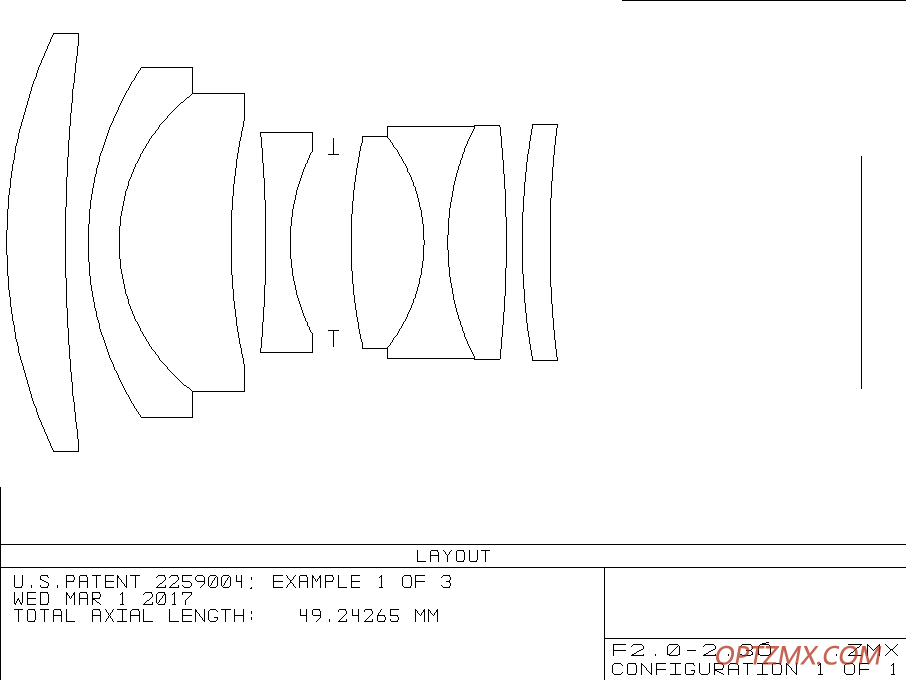

我的参数和版主的双高斯差不多，layout如下：

机构设计的时候会有很多问题
