[已解决]如何提高光学系统透过率

qlj

各位大佬，我根据卡塞格林-施密特系统设计了个通过反射镜偏转光路的同轴两反聚光系统，通过偏振-透过率分析得到了61%的透过率，想问下如何提高这个透过率值，不胜感激。

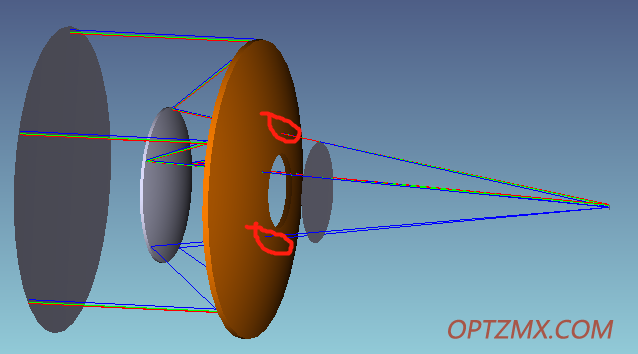

补充：我之后有测试主镜的圆孔对透过率的影响，发现孔径变小后，透过率居然提高了，但是打开阴影图发现如下现象，为什么标出的光线可以透过去，我哪里出错了？

最佳答案

月排行榜 / 总排行榜

wsqa123

2019-12-27 12:06

      序列模式是从第一表面传播到最后的表面，是按顺序的，不管实际由没挡到，所以你这个有孔的反射镜要添加两次，一次是孔径外反射，一次是孔径内透射。中间反射镜也类似。看图，你的设置有问题，该挡的没挡。
    优化的时候，最直接的是减小中间反射镜的大小，因为其会挡掉一部分光线。实际生产过程，反射镜和透镜的镀膜也会影响总体透过率。

跳转到最佳答案楼层

初见为末

模拟时加AR coating

qlj

初见为末 发表于 2019-12-25 11:23
模拟时加AR coating

AR不是增透膜吗，我这个是反射系统。。。

wsqa123

      序列模式是从第一表面传播到最后的表面，是按顺序的，不管实际由没挡到，所以你这个有孔的反射镜要添加两次，一次是孔径外反射，一次是孔径内透射。中间反射镜也类似。看图，你的设置有问题，该挡的没挡。
    优化的时候，最直接的是减小中间反射镜的大小，因为其会挡掉一部分光线。实际生产过程，反射镜和透镜的镀膜也会影响总体透过率。

hous

材料类型是什么

qlj

hous 发表于 2019-12-27 15:34
材料类型是什么

只是设置了反射镜，加工的时候想用石英

霍十九啊

您好，我想问下您通过分析-偏振里的透过率分析得到的系统透过率是怎么得出啊，是那个表面相对透过率相乘还是直接看上面的用透过率啊

qlj

霍十九啊 发表于 2020-7-31 12:50
您好，我想问下您通过分析-偏振里的透过率分析得到的系统透过率是怎么得出啊，是那个表面相对透过率相乘还 ...

直接看的透过率分析里面的总透过率，不过后来实际应用中我发现有的是通过  光学效率=镜片镀膜透过率^镜片数量  计算的

Ds12345679

这是主次镜距离太小，造成主镜开孔小，挡光。系统设计尚有完善的地方。
