zernike fringe相位面拟合问题请教

shibaopeng

各位前辈好，最近想要验证zernike fringe相位面模拟一个表面相位已知的超表面。最开始用二元面设计了一个超表面相位，然后查看 波前-zernike fringe系数导出zernike系数，最后在另一个zemax文件中添加一个zernike fringe相位面并把37项zernike系数导入进去，设置查看聚焦效果和表面相位与原先差别很大，请问这是哪里出了问题？

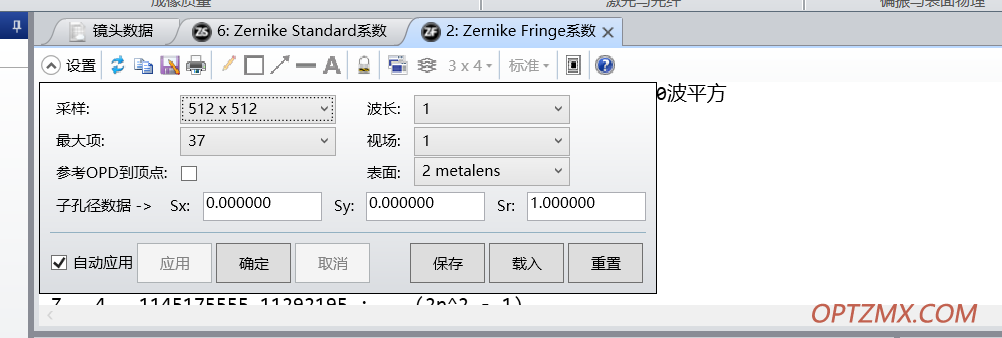

zernike fringe系数设置


zernike fringe相位面

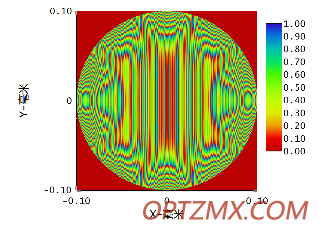

zernike fringe相位面表面相位

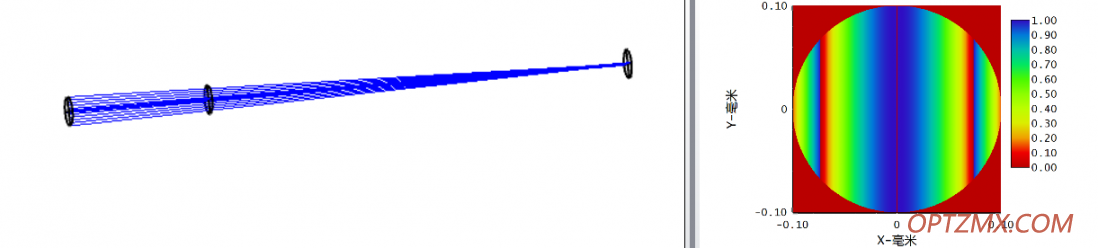

原超表面表面相位及光线

dcw123

zemax文件发一下

shibaopeng

dcw123 发表于 2023-11-20 21:09
zemax文件发一下

好的，一个是超透镜表面相位文件；一个是zernike相位面拟合文件。

finlit

你好贴主，我想问一下Zernike Fringe Phase中有计算相关平移倾斜和离焦（Z1-Z4）的计算方法，就是比如说，我想让光线透过这Zernike Fringe Phase相位后发生30度的y方向的偏转，那么这时候我需要输入的泽尼克2（Z2）这一项中的数与30度有什么关系？

shibaopeng

finlit 发表于 2023-12-10 20:32
你好贴主，我想问一下Zernike Fringe Phase中有计算相关平移倾斜和离焦（Z1-Z4）的计算方法，就是比如说， ...

你好，我是初学者，这方面我也不太了解

finlit

你好，请问您这里的这里面的1.145E，1.502E-0.5等后面的项是如何得到的呀

shibaopeng

finlit 发表于 2023-12-11 18:46
你好，请问您这里的这里面的1.145E，1.502E-0.5等后面的项是如何得到的呀

这个是我做的一个验证，这个是zernike多项式系数，是选了一个二元面的波前——zernike fringe系数，然后导入到这个zernike fringe相位面，查看能不能达到这个二元面相同的光调控效果，但最后失败了，我也不知道哪里的原因，应该是某一步出错了。当然只想计算zernike系数也可以用MATLAB算出来。

finlit

shibaopeng 发表于 2023-12-11 19:53
这个是我做的一个验证，这个是zernike多项式系数，是选了一个二元面的波前——zernike fringe系数，然后 ...

好的，谢谢您！

激光rookie

楼主我最近也遇到了相似的问题，先说下我的问题：我用zemax的不规则度公差分析生成了一个RMS=0.5λ的平板表面，将平板的表面矢高数据导入到matlab进行zernike拟合，再将拟合系数和ZEMAX里的系数做对比，发现两者各项系数、RMS都不一致，但是矢高图看起来是一样的，这个原因想请教下你。再说下我的猜测，你用于拟合表面的面是波前面，需要注意下是不是透镜表面的波前，而且用表面矢高图会不会更好点，拟合时表面数据的参考面不一样，zernike中的第一项离焦量也会有差异。

shibaopeng

激光rookie 发表于 2023-12-27 11:35
楼主我最近也遇到了相似的问题，先说下我的问题：我用zemax的不规则度公差分析生成了一个RMS=0.5λ的平板表 ...

感谢！我觉得你的问题会不会是多项式解的问题，zemax根据你的表面矢高作为目标值生成一组解，但多项式解可能会有多组解，所以会有多组不同的多项式系数都能达到相同的表面矢高分布。
