有问必答 | 关于 SYNOPSYS 中命令设计模块问题汇总十五

dannie

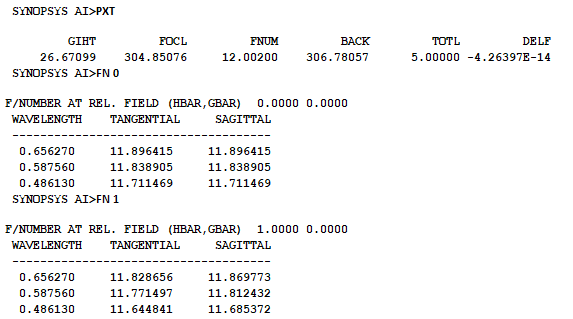

1. 问：synopsys中的FNUM是近轴F数还是近轴工作F数？

答：FNUM是近轴F数，FN是真实F数。

2. 问：控制最小空气间隔的参数是哪个啊，只有控制最小玻璃厚度啊？

答：可以在PANT里用SLIMIT控制空气间隔上下限。

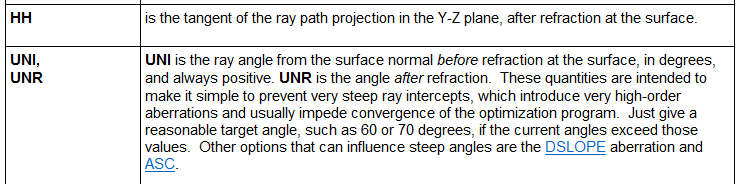

3. 问：控制CRA是用ACA吗，有限共轭的时候，为什么每次都约束物面的，像面的怎么约束啊?

答：ACA是控制入射的，控制CRA用UNI控制角度或HH控制角度的正切。

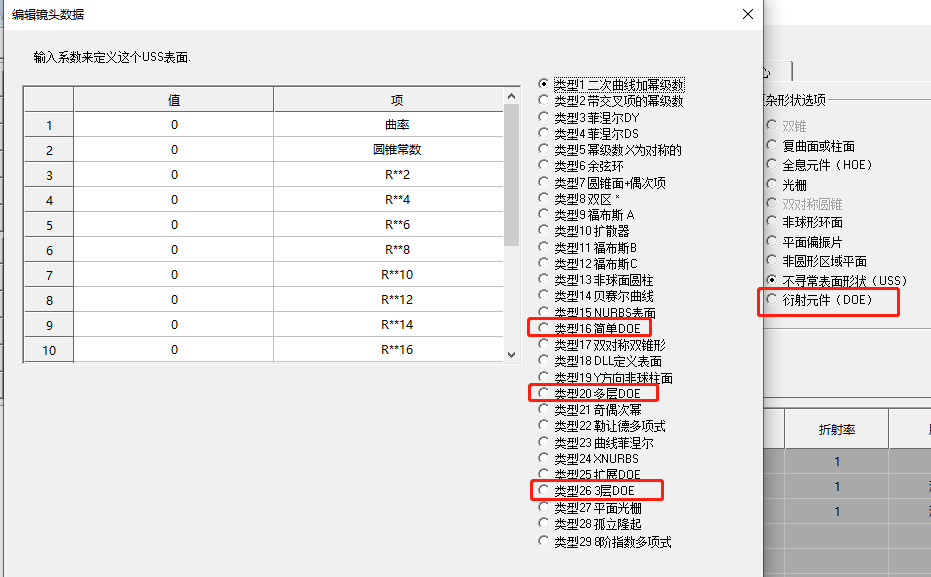

4. 问：二元面怎么使用？

答：synopsys里的DOE就是二元面，有图里几种类型。

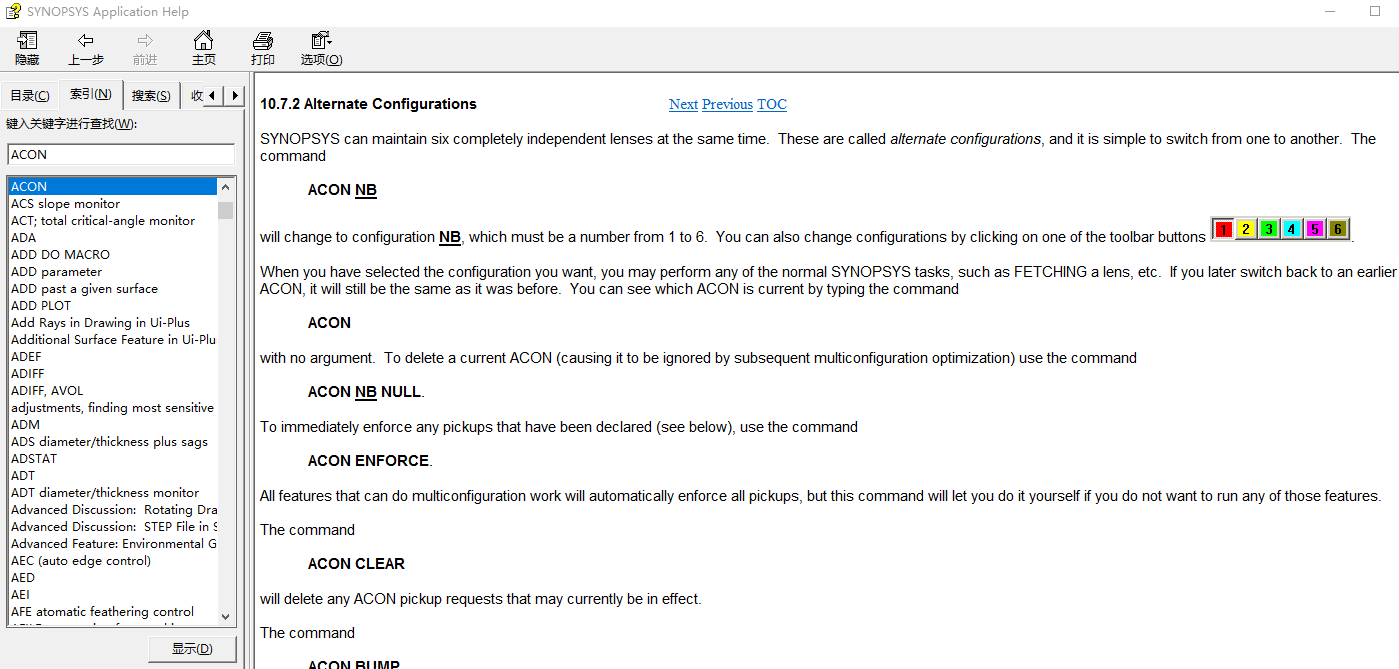

5. 问：SY的多重结构怎么搞，想优化一个镜片的偏心？

答：这里可以设置六个多重结构，具体的设置和优化方法可以看帮助手册ACON这节。

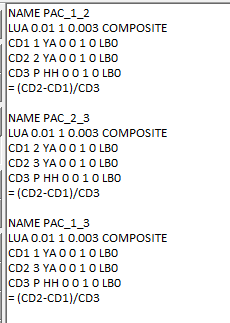

6.问：请教下，控制可见光波段cdf光聚焦于后焦点位置，控制后焦距多重结构如何写代码？

答：可以用这个复合像差，像面上不同波长的Y坐标之差除以角度的正切就是不同波长轴上距离之差。

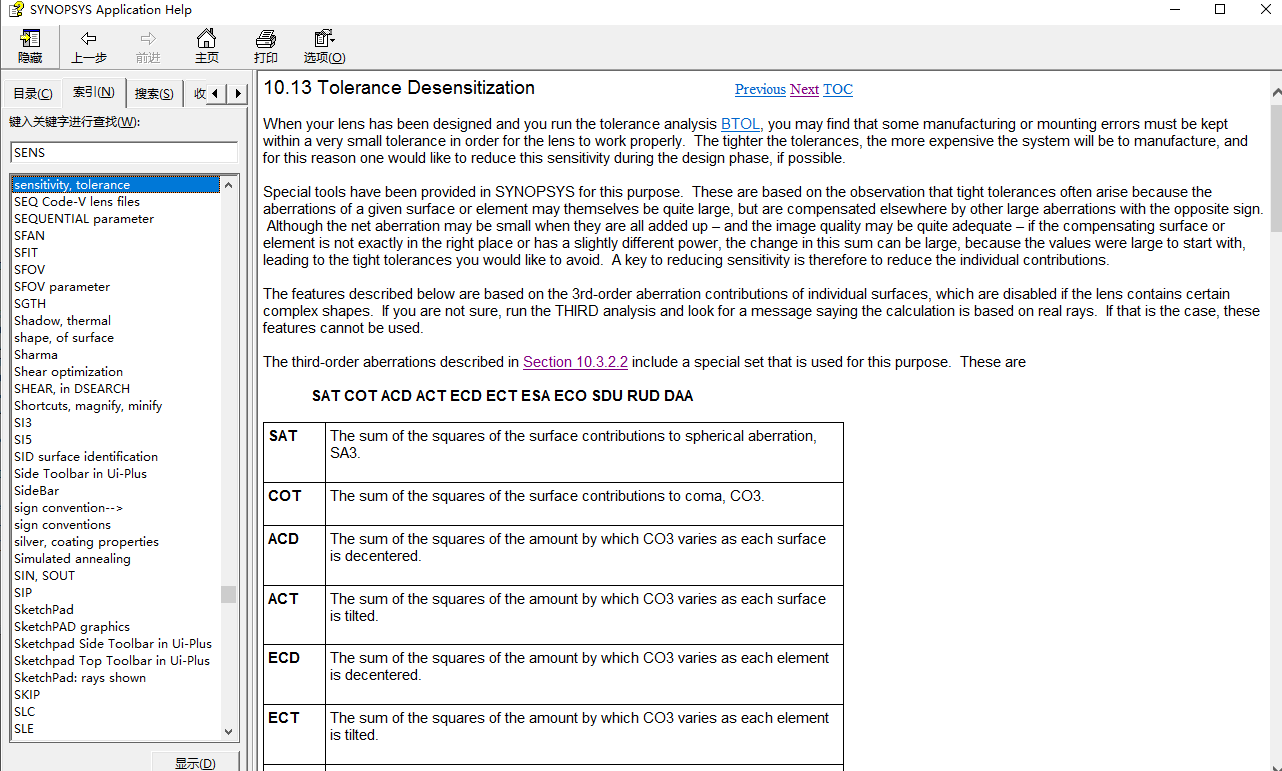

7.问：请问大家一般怎么降公差？

答：光线顺滑，多组物距，third sens。 可以看一下软件帮助手册这节有个降低公差敏感度的例子。

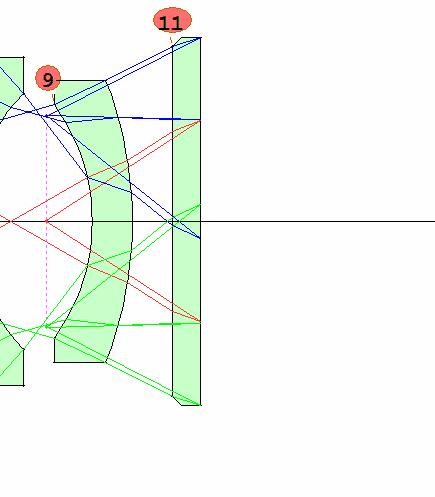

8. 问：请教一下，为啥我dsearch出来像面总是跑到前面去呀？

答：BACK的权重太小。可以直接用BACK SET固定后焦。

9. 问：请问Synopsys里面系统参数，怎么设置物方NA？

答：只能通过算，然后用OBA这样的物面参数控制。

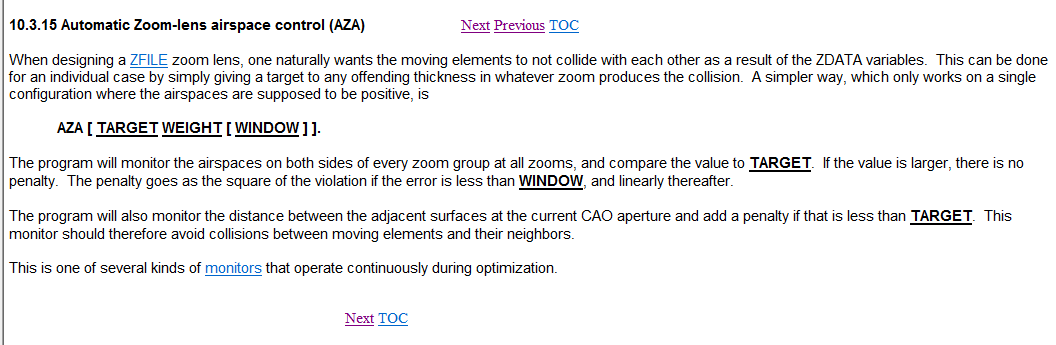

10. 优化变焦镜头时变焦组之间重叠了怎么办？

答：使用AZA指令控制变焦组的空气间隔。
