体相全息光栅

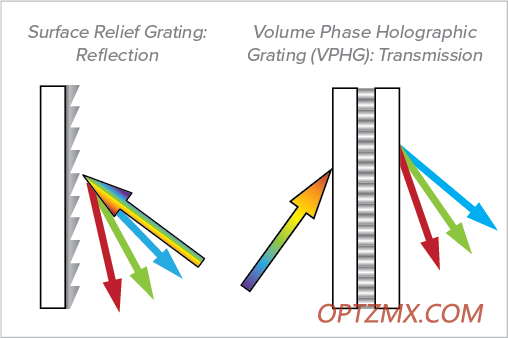

体相光栅可以比标准表面浮雕光栅更厚，没有任何开放的凹槽。工作原理是改变介质中的折射率（折射率调制），对于不同的工作波长，通过调整介质的厚度和折射率进行调整。体积相光栅通常用作传输光栅透射光栅。

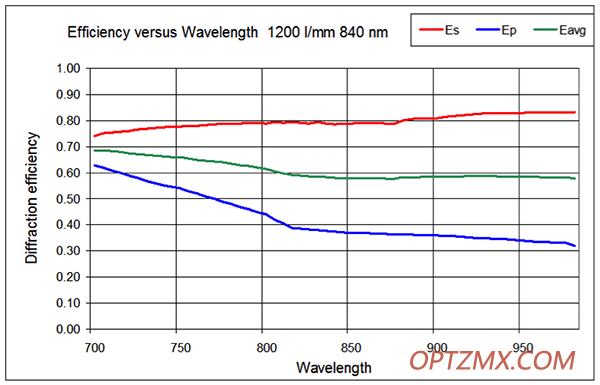

表面浮雕光栅具有更高密度但是存在偏振相关损耗 (PDL) 的问题。随着光栅频率的增加，P 偏振光会损失衍射效率 (DE)。图 3 是线间距为 1200 l/mm 的高效 SR 光栅。可见 P 偏振光随着波长的增加在衰减。

图2

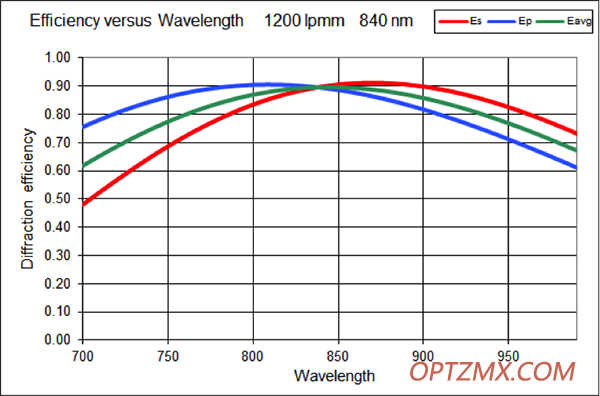

如图 2 所示：当正确进行了折射率调制时，线间距为 1200 l/mm 的标准体积相位光栅的偏振依赖性低于标准 SR 光栅。

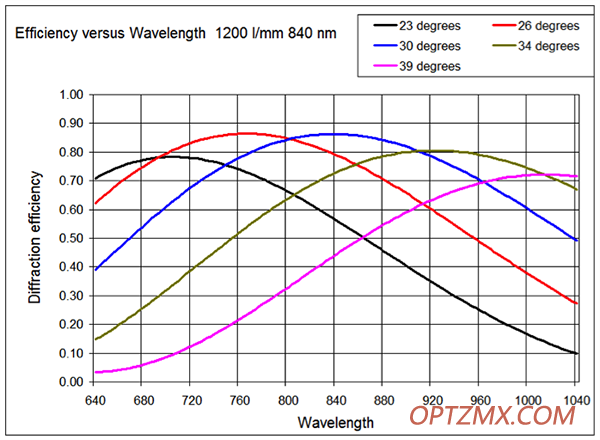

体相位光栅的另一项优点是能够改变入射角以有利于光谱区域得到更高的效率。图 5 显示了 1200 l/mm 光栅效率曲线是如何随着入射角通过变化而变化的。

这种扫描能力已用于天文学应用。观察遥远恒星需要更多的光子，通过调整光栅能够适应所需区域的光谱观测。
